帶限位開關蝶閥，帶信號反饋蝶閥，帶回訊器蝶閥

產品概述：

  把對夾式蝶閥與行程開關（信號反饋）組合在一起就叫信號蝶閥，信號蝶閥常用于消防系統，自來水系統，排污系統及其它需要顯示閥門開關狀態的管線系統上。信號手動蝶閥有球墨鑄鐵，碳鋼，不銹鋼，襯氟，襯膠形式，可依據不同材質，不同密封結構，選型用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。信號襯氟蝶閥在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。

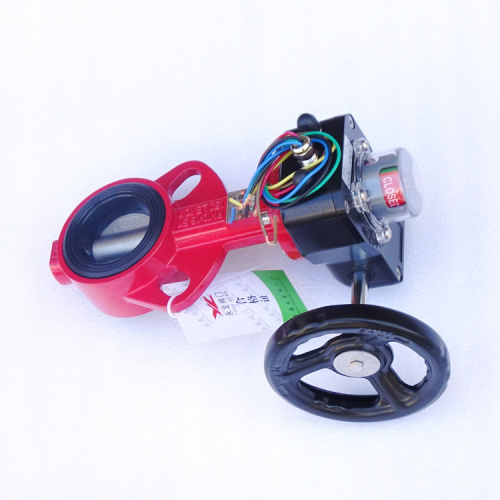

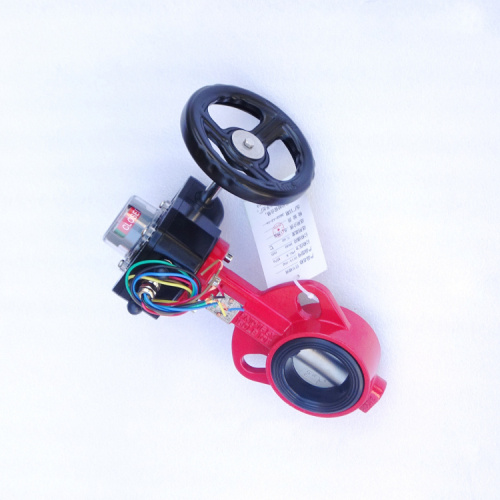

XD371X-16Q信號手動蝶閥

產品特點：

1、小型輕便，容易拆裝及維修，并可以任意位置上安裝。

2、帶信號反饋蝶閥結構簡單、緊湊，90°旋轉啟閉迅速。

3、帶回訊器蝶閥操作扭矩小，省力輕巧。

4、達到完全密封，氣體試驗泄漏為零。

5、帶行程開關蝶閥可選擇不同零部件材質，可適用多種介質。

6、流量特性趨于直線，調節性能好。

7、啟閉試驗次數多達萬次，使用壽命長。

8、凡使用閘閥、球閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用帶限位開關蝶閥替換。

工作原理：

信號蝶閥有信號渦輪蝶閥，信號手柄蝶閥，在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

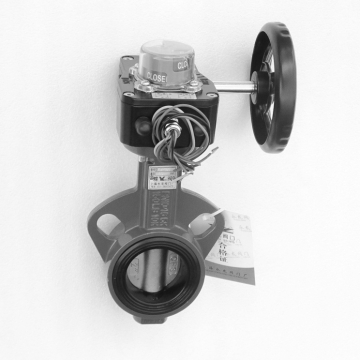

XD371X-16Q信號渦輪蝶閥

蝸輪傳動裝置使用調整及接線方法：

1、打開電器開關箱罩，根據電器控制要求把電纜的芯線接到相應的端子，并密封好電纜進口，同時把電纜固定，以防止外力牽動時損壞電纜接線。

2、當閥門在“全關”位置時，順時針轉動下面的關向凸輪，是凸輪剛好觸動微動開關（可以聽到咔噠聲），然后旋緊凸輪上的螺釘固定凸輪。

3、當閥門在“全開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整好開向凸輪。

4、調整限位螺釘，當閥門在“全關”或“全開”位置時，不應使限位螺釘剛好頂在蝸輪的限位平面，而應留有一定的間隙，然后旋緊限位螺釘上的鎖緊螺母。

5、蓋上電器開關箱罩，當閥門在“全關”位置時，使開度指示器的指針指向刻度盤上的“0”刻度，并旋緊螺釘固定指針。

相關名稱：帶限位開關蝶閥，帶信號反饋蝶閥，帶回訊器蝶閥，帶行程開關蝶閥
