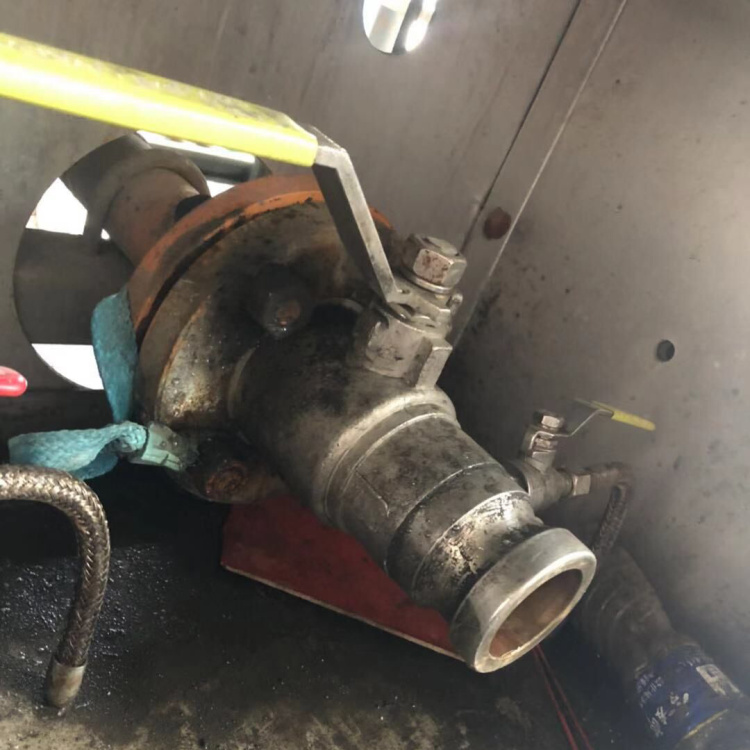

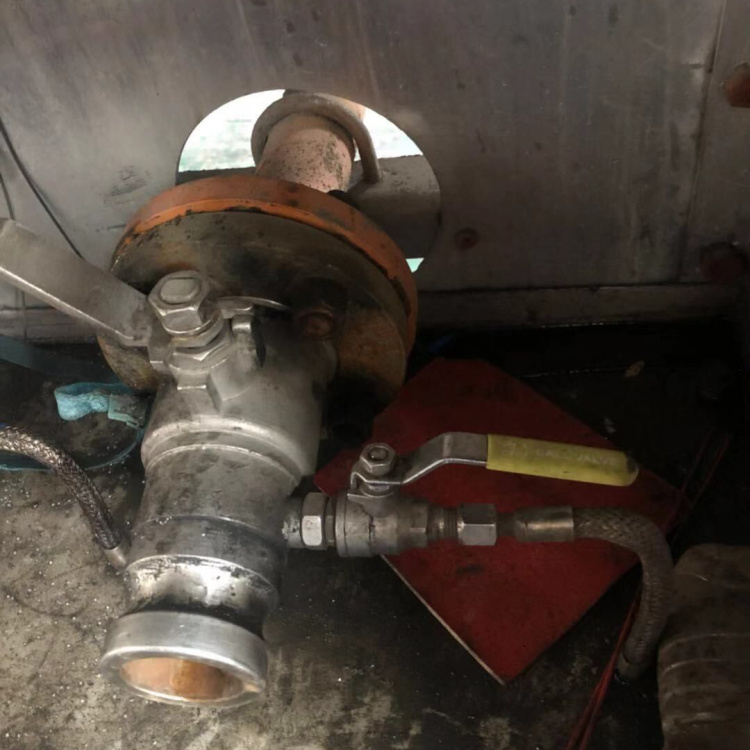

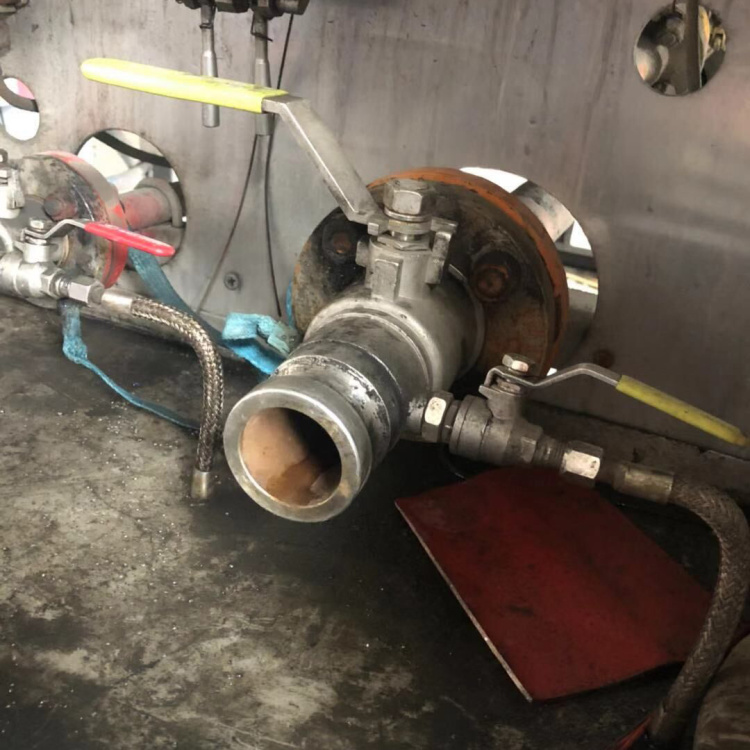

槽車球閥山東東營應用案例
時間：2020-05-25 00:13:42 來源：永龍閥門 閱讀：0次
槽車球閥安裝在車用緊急爭斷閥的下游，管道連接端為活動法蘭，出口與同規格快速接頭配合使用，其與槽車緊急切斷閥和裝卸管總成配套使用，用于裝載和卸荷介質時的接通和截?cái)啵酝◣в蟹派㈤y，適用于液化氣槽車和液氨槽車使用的手動閥門。
槽車球閥作用原理和結構說明：
1、管道連接端采用活動式法蘭，手柄操作方向可任意方向安裝。
2、進口端采用快速陽接頭，與裝卸管總成快速陰接頭配套使用。
3、出口設置放散閥排空管道殘留介質，使裝卸管總成安全裝卸。
4、閥桿順時針轉動時，球體作90°旋轉，通道截?cái)啵荒鏁r(shí)針轉動時，球體逆向90°旋轉，通道打開；
5、接觸的球面和密封圈有效刮除球面附著物；
6、全開時，形成全通徑直線貫通結構，壓力二端同等，流體阻力??；
7、采用浮動球體和固定彈性閥座密封結構，使密封性能優良；
8、填料處采用可微調節閥蓋結構，延長閥門使用壽命，使用安全可靠；
槽車球閥技術參數：
| 公稱壓力Mpa | 2.5 |
| 殼體試驗壓力Mpa | 3.75 |
| 密封試驗壓力Mpa | 2.75 |
| 低壓密封壓力Mpa | 0.6 |
| 適用溫度 | -40℃-+80℃ |
| 適用介質 | 液化石油氣、液氨等 |
| 法蘭標準 | GB/T9113-2000 |
槽車球閥主要零部件材料：
| 閥體 | 閥桿 | 球體 | 組合填料 | 密封墊 |
| 304 | 20Cr13 | ZGICr18Ni9 | PTFE | PTFE |
槽車球閥外形尺寸和連接尺寸：
| DN | L | D | D1 | D2 | b | f | Z-φd | d | D0 |
| 25 | 190 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 20 | 165 |
| 50 | 230 | 165 | 125 | 99 | 20 | 2 | 4-φ18 | 40 | 190 |
“YongLong”上海永龍閥門廠從事石化儲運設備及管道閥門的研發與制造及銷售業務，主要產品有阻火呼吸閥、阻火器、阻火透氣帽、槽車球閥、氨用截止閥、緊急切斷閥、電動球閥、氣動球閥、熔斷閥，空氣疏水閥、氣動緊急切斷閥、液動緊急切斷閥、電動緊急切斷閥等自動化控制產品。公司擁有先進的數控加工中心及車床40余臺，且配備相關輔助設備30余臺。此外公司擁有各類檢測手段及檢測設備，為產品出廠前提供重要的檢測。公司現已成為集科研開發、加工制造及產品營銷于一體的高科技企業。
公司為樹立國產知名品牌，已于國內眾多工程公司、設計院及行業配套公司建立了長期合作伙伴關系，為石化，醫藥，電力，冶金，化纖，食品，造紙，水處理等行業的眾多企業提供了優質的產品及誠信的服務。產品現在100多個服務項目上表現良好，得到了眾多客戶的認可。
為更好服務于各行企業，為行業規范進步作出努力，竭誠歡迎國內外新老客戶來函、來電、蒞臨指導及洽談業務，永龍閥門將與你攜手并進，與你共同開創更好的未來。
