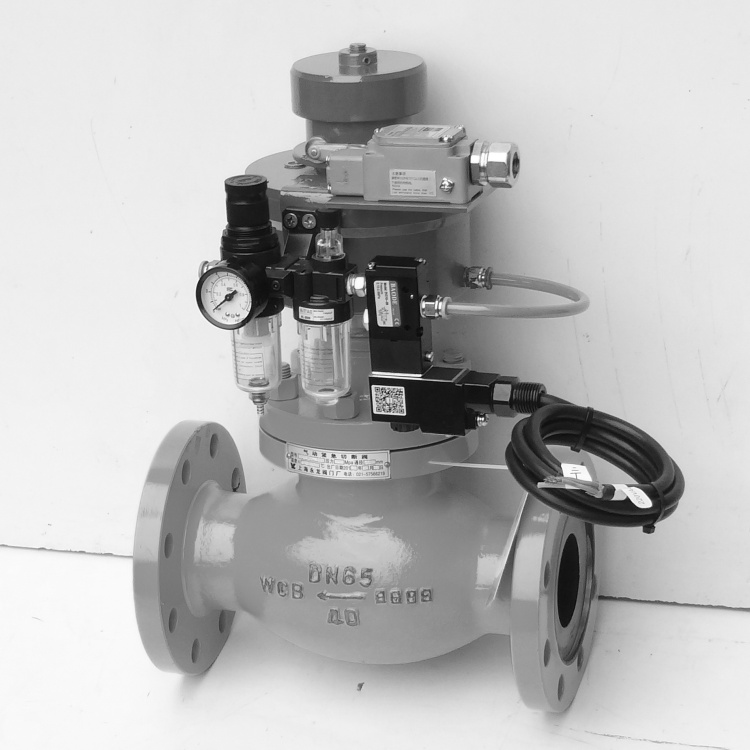

液氨氣動切斷閥
簡稱：緊急切斷閥，安全切斷閥
型號：QDQ421F-25/40C
液氨氣動切斷閥概述：
液氨氣動切斷閥是儲罐站用防火保護裝置，氣缸安置防高溫合金元件，在出現火情或環境異常高溫能夠自動泄壓排氣關閉的功能，主要應用在可燃有毒氣體/液體的場合。配套氣動三聯件（防爆電磁閥，空氣過濾減壓閥）及（行程開關）可遠程控制閥門的開關作業。同時可與現場氣體泄漏探測儀連接，在儲罐管道接口端或者閥門出現泄漏、裝卸過程出現泄漏，探頭探測到空氣中液氨/燃?xì)夂砍瑯?biāo)報警，主機切斷電源截?cái)鄽庠?，電磁閥排空氣源壓力，切斷閥快速關閉。起防止罐內介質倒流的作用。
液氨切斷閥技術參數：
液氨氣動切斷閥結構形式選型及工作原理:
⑴，常閉式/單作用氣動切斷閥：（rapid cut-off valve 快速切斷閥）在無氣源壓力狀態下，閥門處于關閉狀態，安裝貯罐底部裝泄系統上使用時，依靠電源控制電磁閥轉換氣源壓力將閥門打開，在氣源壓力作用下閥門處于開啟狀態，當需要關閉閥門時，即斷開電源，氣源壓力從線圈排氣孔排出，氣缸彈簧推動活塞向下運動，閥門關閉。
①單線圈控制方式：通電通氣打開，斷電排氣關閉（氣源故障：閥位關/FO）
⑵，常開式/雙作用氣動切斷閥當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現。
液氨氣動切斷閥選型：常開型或者常閉型。液氨氣動切斷閥價格：4850元，液氨氣動切斷閥供貨期：3-5個工作日。
