低溫截止閥
型號：DJ61F-40P
低溫截止閥簡介：
YL品牌低溫閥門，低溫截止閥 低溫短徑截止閥 低溫長徑截止閥連接方式有螺紋，焊接，法蘭。適用于低溫液體貯運(如：槽車或罐車、LNG站）的管理系統(tǒng)，也可用于低溫和深冷介質設備。手輪逆時針旋轉，帶動閥桿與閥瓣向上運動，密封件離開閥座，閥門開啟；手輪順時針旋轉，帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。
YL品牌低溫閥門，低溫截止閥 低溫短徑截止閥 低溫長徑截止閥連接方式有螺紋，焊接，法蘭。適用于低溫液體貯運(如：槽車或罐車、LNG站）的管理系統(tǒng)，也可用于低溫和深冷介質設備。手輪逆時針旋轉，帶動閥桿與閥瓣向上運動，密封件離開閥座，閥門開啟；手輪順時針旋轉，帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。
低溫截止閥技術參數(shù)：
公稱壓力: 4.0Mpa
設計溫度: -100℃～+80℃
適用介質: LNG、LO2、LN2、LAr、CO2
連接方式: 承插焊
低溫截止閥主要零部件材料:
閥體、閥蓋: CF8
閥瓣、閥桿: S30408
閥瓣密封件：PCTFE

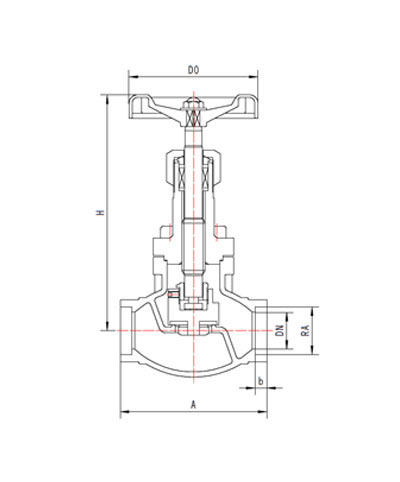

低溫截止閥外型尺寸與連接尺寸：
|
產品型號 |
DJ61F-40P低溫截止閥 |
重量 (kg) |
||||||
|
產品代號 |
通徑 DN(mm) |
尺寸(mm) |
||||||
|
A |
H1 |
H2 |
b |
RA |
D0 |
|||
|
DJ61F-40P |
10 |
70 |
131 |
127 |
8 |
14.5 |
75 |
1.1 |
|
DJ61F-40P |
15 |
80 |
137 |
130 |
8 |
18.5 |
75 |
1.2 |
|
DJ61F-40P |
20 |
90 |
167 |
157 |
8 |
25.5 |
100 |
1.7 |
|
DJ61F-40P |
25 |
100 |
172 |
160 |
8 |
32.5 |
100 |
1.9 |
|
DJ61F-40P |
32 |
110 |
207 |
191 |
10 |
38.5 |
120 |
3.7 |
|
DJ61F-40P |
40 |
120 |
220 |
200 |
10 |
45.5 |
120 |
3.8 |
|
DJ61F-40P |
50 |
150 |
275 |
250 |
15 |
57.5 |
160 |
7.9 |
