不同工況截止閥的選型方法

不同工況截止閥的選型方法

   截止閥（stop valve）是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。

   截止閥的用途廣泛，種類非常多，主要類型就有：波紋管截止閥，法蘭截止閥，內螺紋截止閥，外螺紋截止閥，焊接截止閥，襯氟截止閥，不銹鋼截止閥，氨用截止閥，燃?xì)饨刂归y，直流式截止閥，針型截止閥，Y型截止閥，角式截止閥，保溫截止閥，低溫截止閥，鑄鐵截止閥，鑄鋼截止閥，鍛鋼截止閥，高壓截止閥，氣動截止閥，電動截止閥；如何選型非常重要，需要從介質，溫度，壓力，工況，控制方式要求來選型，具體的選型規則如下：

1、高溫、高壓介質的管路或裝置上宜選用電動截止閥，氣動截止閥。如火電廠、蒸汽、導熱油、石油化工系統的高溫、高壓管路上；

2、管路上對流阻要求不嚴的管路上可選用直流式截止閥；

3、小型氣動截止閥可選用針閥、儀表閥、取樣閥、壓力計閥等；

4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，選用氣動截止閥，電動調節閥；

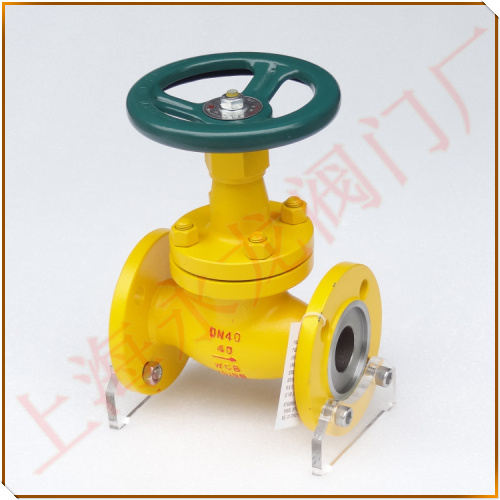

氨用截止閥-永龍閥門

5、易凝固結晶介質要選擇保溫截止閥，硬密封截止閥；

6、高壓力環境要選擇鍛造截止閥、高壓截止閥；

7、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160/公稱壓力16MPa或PN320/公稱壓力32MPa的高壓角式截止閥或高壓角式節流閥；

8、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥；

9、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用氣動截止閥、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。

波紋管截止閥-上海永龍

10、高溫蒸汽、導熱油、氫氣、氧氣選擇波紋管截止閥。

11、低溫液氧、液氮、石油液化氣、LNG介質則選擇長頸低溫截止閥。

12、酸堿性截止閥要選擇不銹鋼截止閥或者襯氟截止閥。

13、液氨、氨氣、燃?xì)?、煤氣、液化氣、有毒有害介質選擇氨用截止閥、燃?xì)饨刂归y、倒密封截止閥、自密封截止閥。

   截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。閥桿的運動形式，（通用名稱：暗桿），也有升降旋轉桿式可用于控制空氣、水、蒸汽、導熱油、泥漿、油品、液氨、燃?xì)狻⒁簯B(tài)金屬和放射性介質等各種類型流體的流動。
