型號：AH41F-25C AH44F-25C AH42F-25C
別稱：液氨止回閥 氨氣止回閥
類型：升降式，旋啟式，立式
氨用止回閥簡介：
氨用止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱氨用逆止閥、氨用單向閥、氨用逆流閥、和氨用背壓閥。

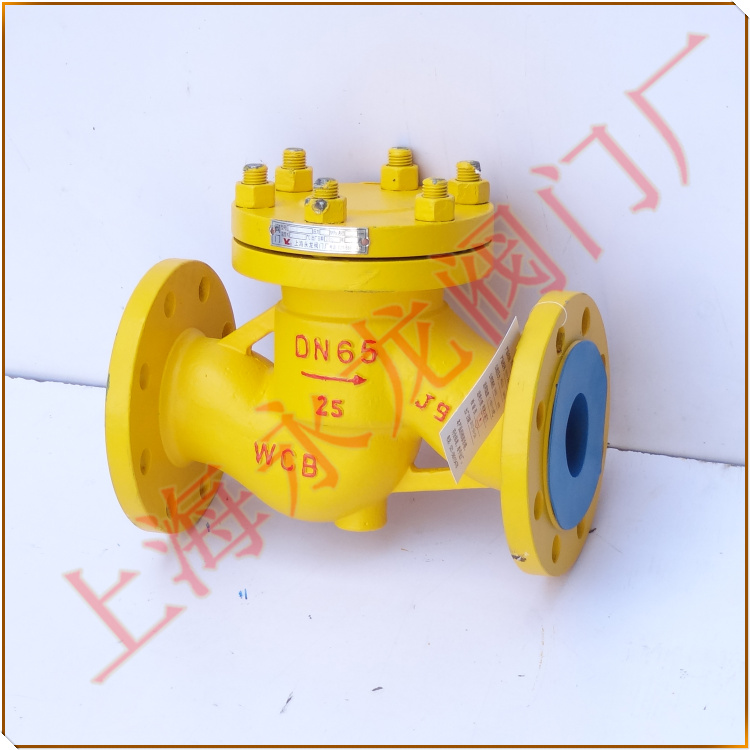

升降式氨用止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。
直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
氨用升降式止回閥結構形式：
升降式止回閥是一種防止管道介質倒流的閥門，主要由閥體、閥座、閥瓣、閥蓋等相關部件構成。升降式止回閥帶有彈簧，用來確保閥瓣在彈簧的作用下始終處于動態平衡的狀態中，不管閥門進口端的介質壓力大小如何，閥門都能保持平衡的運行。
升降式止回閥結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、法蘭升降式止回閥的密封副配對先進合理，閥瓣、閥座密封面采用PTFE聚四氟乙烯，耐腐蝕、抗擦傷性能好，使用壽命長。
3、法蘭升降式止回閥按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況?？砂从脩粢笤O(shè)計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
止回閥工作原理：
升降式氨用止回閥閥瓣上帶有導向桿，導向桿能在閥蓋導向孔內自由升降。當管道介質按照指定方向(自左向右)流入，閥瓣下方壓力超過其上方壓力時，推動閥瓣沿閥蓋導向孔中心線上升，閥門自動開啟，從而使介質流通；若流體自右向左流動，即倒向流入時，則閥瓣上方壓力大于其下方壓力，上下壓力差及閥瓣自重將閥瓣壓緊在閥座上，從而使介質不能通過，即流體無法倒流；并且管道流體壓力越大時，密封面壓得越緊，密封效果越好。
2.5MPa氨止回閥外形尺寸和液氨專用止回閥連接尺寸：單位：mm
| 公稱壓力PN | PN2.5MPa | ||||||
| 公稱通徑DN | L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-∅14 | 100 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-∅14 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-∅14 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-∅18 | 130 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-∅18 | 135 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-∅18 | 149 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-∅18 | 160 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-∅18 | 169 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-∅23 | 194 |
| 125 | 400 | 270 | 220 | 180 | 28 | 8-∅25 | 222 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-∅25 | 255 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-∅25 | 305 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-∅30 | 355 |
| 300 | 850 | 485 | 430 | 390 | 40 | 12-∅30 | 410 |
