V型電動球閥 V型電動（調節）球閥
別稱：電動V型球閥，電動調節球閥 V型電動調節閥
型號：TFDHQ-0040V-0050P

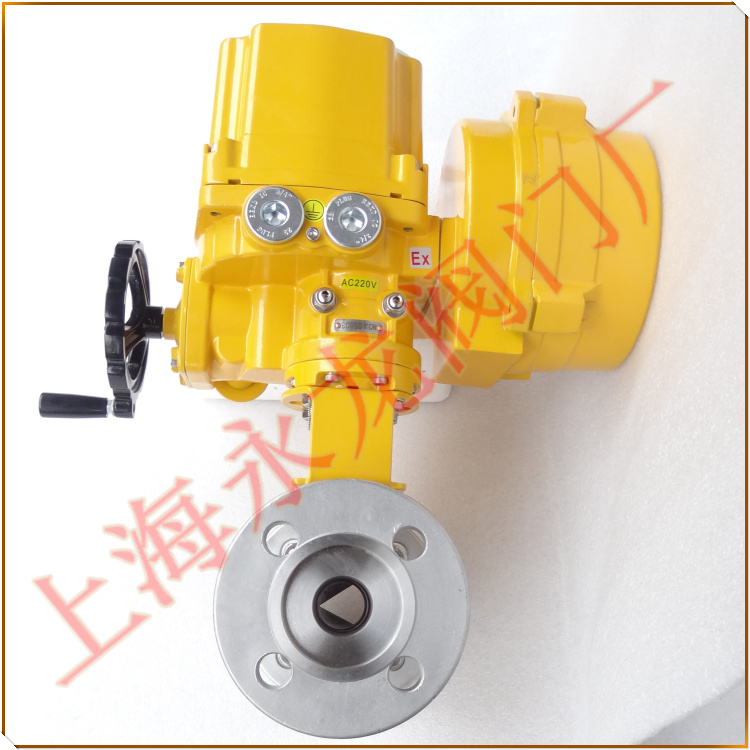

V型電動球閥概述：
V型電動球閥采用CHQ-010P防爆執行器機構配套，輸入控制信號（4~20mA或1~5V DC）及單向電源即可控制運轉，當調節閥驅動關閉時，閥芯上開有V型切口，與硬密封閥座或PTFE軟密封相對轉動產生剪切力，并即具有自潔功能又可防止球芯卡死，V形球閥特別是適合于介質粘稠、含顆粒、纖維性質的場合。產品具有流通無阻力，調節精度高，密封性好，重量輕，安裝簡便等特點。V型電動調節球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

V型電動球閥防爆執行器性能特點：

●防護性

鋁合金外殼及箱體經表面磷化處理后具有很強的防腐能力，靜配合處配有O型圈、動配合處配有骨架油封的箱體達到IP67的防護等級。

●干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

●自鎖性

蝸輪與蝸桿的自鎖性防止了執行機構在斷電或斷信號的情況下的反轉現象。

●指示器

指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。

●離合器自動復位

具有獨特的機械式手/自動切換機構，手動操作通過扳動離合器分離手柄后實現，電機一旦接受電信號啟動，離合器能自動復位并使執行機構恢復到自動狀態。

●操作手輪

手輪的尺寸設計保證了手動操作時的安全、省力。

●電機特性

根據電源要求而配置的單相或三相全封閉鼠籠式感應電機，啟動力矩大、轉動慣量小。

防爆執行器調試說明：

●行程限位的調整

首先，合上離合器手柄，轉動手輪使執行器運動到閥門全關的位置。然后，用扳手松開限位凸輪，將其調整到恰好壓下限位開關（CLS）的位置，再將限位凸輪固緊。這樣就設定好了執行器全關時電器限位的位置。全開時的位置同樣可設定。

●機械限位的調整

松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，最后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。

上海電動閥門生產廠家，國內知名電動球閥品牌，具有V型電動球閥 調節型電動球閥制造經驗十幾年，竭誠為您提供優質電動閥及氣動閥產品，涵蓋技術參數，安裝尺寸及安裝使用指導。相關產品：調節型電動球閥
