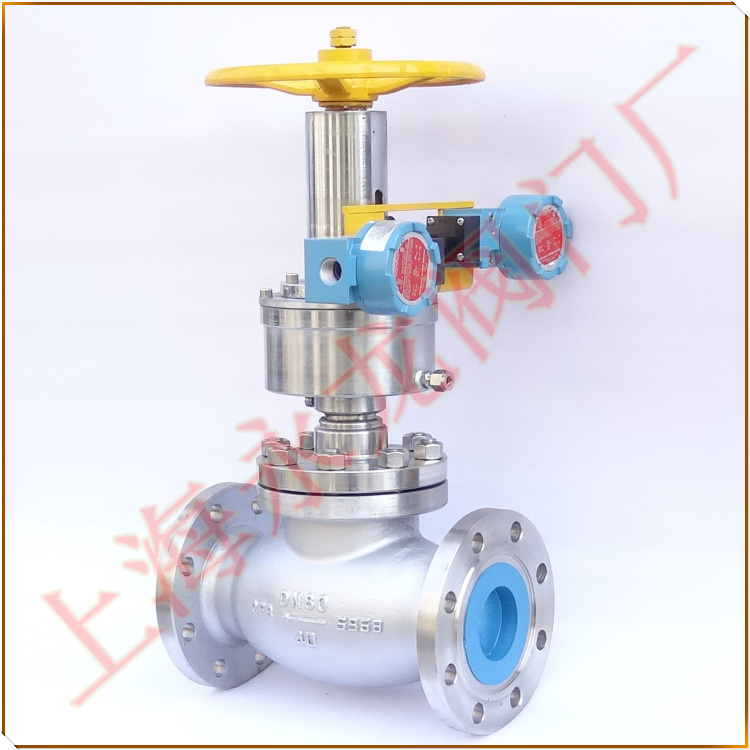

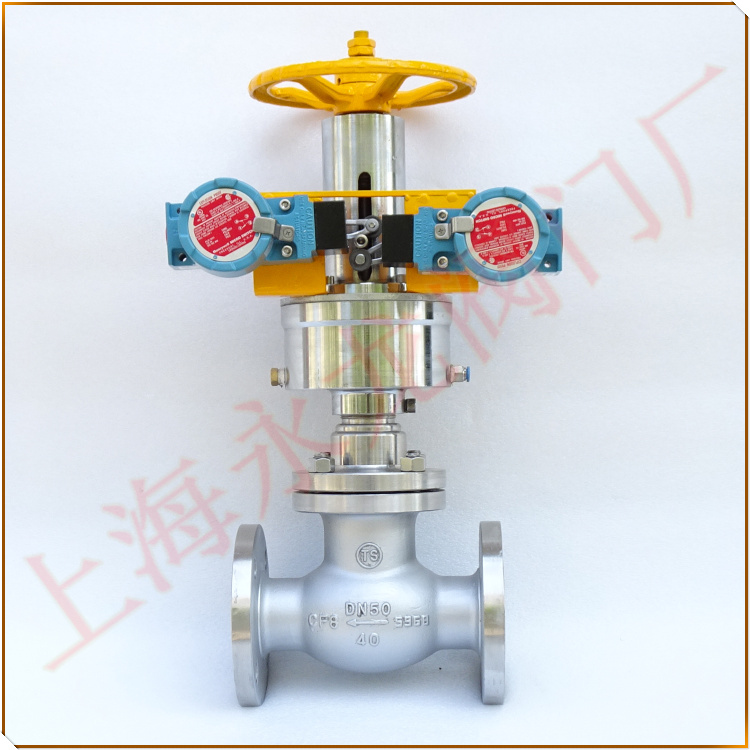

切斷閥-緊急切斷閥-氣動緊急切斷閥
Cut-off valve, emergency shut-off valve, pneumatic emergency cut-off valve
切斷閥概述：
切斷閥（Cut-off valve）由6個主要部件組成：手動裝置，氣缸，活塞，易熔合金塞，聯軸器，不銹鋼液氨截止閥。緊急切斷閥（Emergency cut-off valve）安裝硬件：信號反饋（行程開關），當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換?；虼_認切斷閥現場是開啟與關閉狀態。氣動緊急切斷閥（Pneumatic emergency cut-off valve）配套防爆電磁閥（solenoid valve）線圈，用來控制氣源的自動化基礎元件， 它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，氣源壓力推動活塞，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，氣源壓力從排氣孔出，使閥門關閉。
緊急切斷閥作用原理及結構說明：
1、常閉式氣動切斷閥：采用雙作用氣壓缸，當電磁閥斷電氣源換向，上氣缸進氣，氣源推動活塞推桿下移，閥門關閉。反之當電磁閥通電換向，下氣缸進氣，氣源推動活塞推桿上移，閥門處于開啟狀態。本閥裝配了行程開關，可以遠程顯示閥門開啟或者關閉，顯示狀態為指示燈?！稊嚯娡忾y門關閉，通電通氣閥門開啟》
2、（isolating valve 截止閥; 切斷閥）氣源要求經過過濾的壓縮空氣或者氮氣。閥體內的流動介質應該是：無雜質無顆粒的液體或者氣體。
3、手輪機構用在當氣源發生故障時，實現閥門在緊急情況下關閉，防止事故擴大，保證系統和人員安全。
4、閥門工作介質的流動方向為：按閥門箭頭方向。
氣動緊急切斷閥手動手輪操作:如果閥門在氣動操作位置時，請將《鎖緊手輪》先松開,再將主手輪按逆時針旋轉到頂，閥門開啟；順時針旋轉底，閥門關閉；在手動操作時禁止打開氣源。手動裝置使用以后，如要氣動操作必須要將手輪恢復到原來氣動位子，否則影響氣動操作。
