角行程電動執行器_電動閥門工業4.0生態智造品牌運營機構
時間：2018-10-30 16:01:15 來源：永龍閥門 閱讀：0次
角行程電動執行器_閥門工業4.0生態智造品牌運營機構
角行程電動執行器概述：
“YongLong”系列角行程電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如電動蝶閥，電動球閥，廣泛應用于石油制品、化工儲罐、燃?xì)饧託庹?，水處理、消防設施、船舶碼頭、造紙排污、電站脫硫脫硝泄漏、供熱供暖、食品制冷，樓宇自控、輕工等機械設備配套各行業中。以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最輸出扭矩達5000N·m。

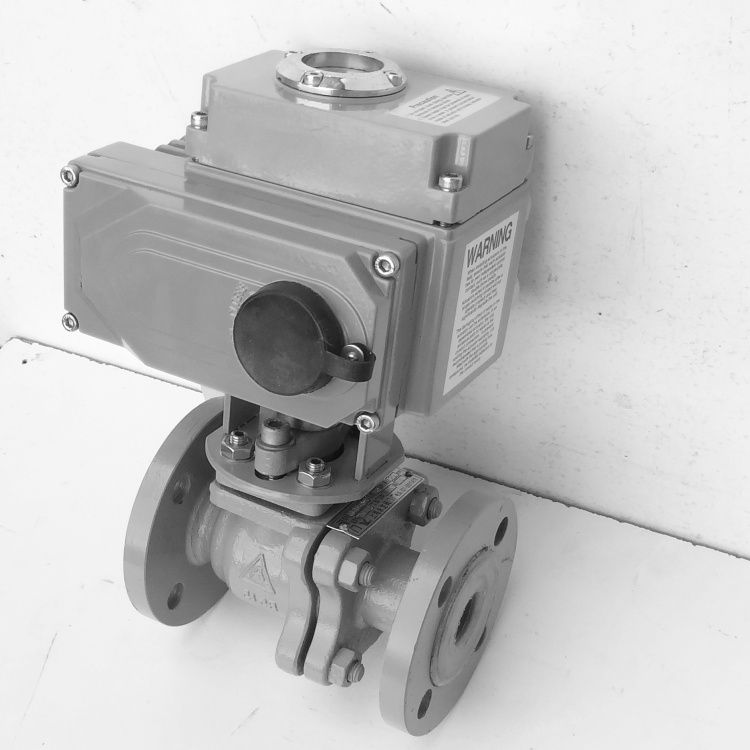

電動閥門-襯氟電動球閥
角行程電動執行器性能特點：
①殼體：硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP65，NEMA4和6，并有IP68型供選擇。
②電機：采用全封閉鼠籠式電機，具有體積小，扭矩大，慣性力小等特點，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
③手動結構：手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
④指示器：安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
⑤干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
⑥密封：標準產品防護等級是IP65，并可選IP68防護等級。
⑦限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
⑧自鎖：精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
⑨防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
⑩安裝：底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。
?線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

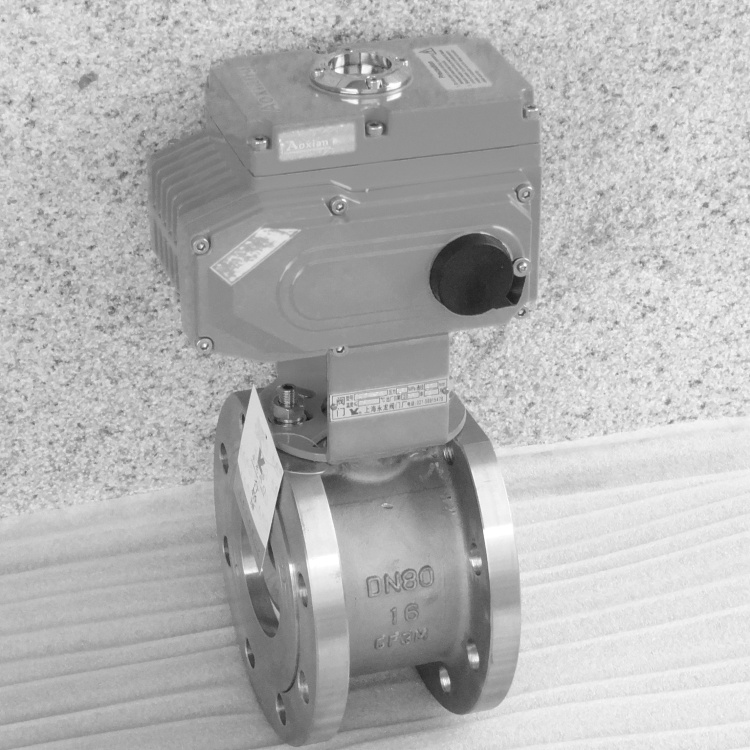

電動閥門-CF3M電動球閥
電動閥門-角行程電動執行器標準技術參數：
| 外殼 | 鋁合金外殼，防水級別：IP65（可選IP68），NEMA4 and 6 |
| 電機電源 | 110/220V AC 1Phase，380/440V AC 3Phase， 50/60Hz， ±10% |
| 控制電源 | 110/220V AC 1Phase，50/60 Hz， ±10% |
| 電機 | 鼠籠式異步電機 |
| 限位開關 | 2 X 開（Open）/關（Close），SPDT，250V AC 10A |
| 輔助限位開關 | 2 X 開（Open）/關（Close），SPDT，250V AC 10A |
| 行程 | 90°～270°±10°（90°以上提前說明） |
| 失速保護/操作溫度 | 內置熱保護，開120℃ ±5℃/關97℃ ± 5℃ |
| 指示器 | 連續的位置指示 |
| 手動操作 | 機械手柄（可選裝手輪） |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干燥器 | 30W (110/220V AC)防冷凝 |
| 接線孔 | 2×M18*1.5（AOX-R-003除外） |
| 環境溫度 | -30℃--+70℃ |
| 潤滑 | 鋁基潤滑脂（EP型） |
| 材料 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 環境濕度 | 最大(Max) 90％ RH |
| 抗震性能 | X Y Z 10g，0.2～34 Hz，30分(minutes) |
| 外涂層 | 干粉，環氧聚酯 |
更多產品信息請查看電動球閥欄目 關注我們企業文化及新聞資訊新產品發布
