如何正確選擇電動閥門？-上海液氨電動緊急切斷閥廠家
時間：2019-04-16 10:17:18 來源：永龍閥門 閱讀：0次
如何正確選擇電動閥門？-上海液氨電動緊急切斷閥廠家
在管道工程中，正確選擇電動閥門是滿足使用要求的保證條件之一。如果對所使用的電動閥門選擇不當,不僅會影響使用,而且還會帶來不良后果或嚴重的損失。所以，我們?nèi)绾握_的使用電閥門呢?且聽小編慢慢為您道來：
什么是電動閥門

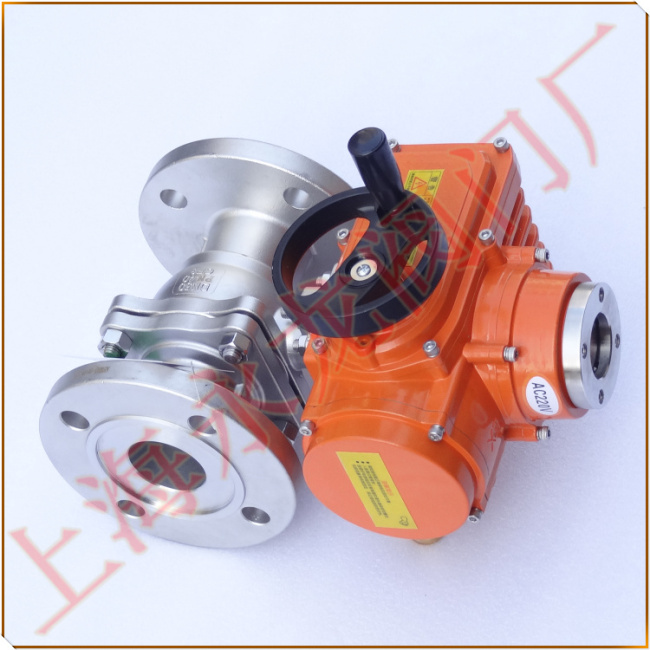

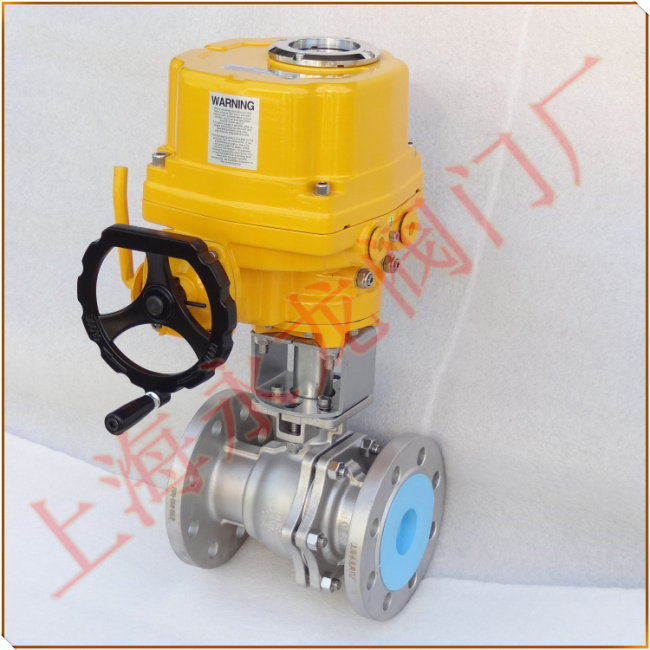

電動閥簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也可叫空調閥。
電動閥是自控閥門中的高端產品，它不僅可以實現開關作用，調節型電動閥還可以實現閥位調節功能。電動執行器的行程可分為：90°角行程和直行程兩種，特殊要求還可以滿足180°、270°、360°全行程。由角行程的電動執行器配合角行程的閥使用，實現閥門90°以內旋控制管道流體通斷；直行程的電動執行器配合直行程的閥使用，實現閥板上下動作控制管道流體通斷。
技術原理
電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。
電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方；電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。
三線制電動閥有F/R/N三條線，F(xiàn)代表正向動作(或者open動作)控制線，R代表反向動作(或者close動作)控制線，N代表地線。電磁閥是電動閥的一個種類；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。
電動閥門有哪些種類
1、電動閥按閥位功能可分為：開關型電動閥和調節型電動閥；
2、按閥位形式可分為：電動球閥和電動蝶閥；
3、按閥體形狀還可以分為：普通電動閥和微型電動閥；
4、電動閥常規為開關型和調節型的；
5、按接線還分三線和兩線制，大口徑大多是三線制的，小口徑的會有兩線和三線制兩種。
電動閥門的工作環境
電動閥門除應注意管道參數外，尚應特別注意其工作的環境條件，因?yàn)殡妱?dòng)閥門中的電動裝置是一機電設備，其工作情況受其工作環境影響很大。 通常情況下，電動閥門所處工作環境有以下幾種：
1、室內安裝或有防護措施戶外使用；
2、戶外露天安裝，有風、砂、雨露、陽光等侵蝕；
3、具有易燃、易爆氣體或粉塵環境；
4、濕熱帶、干熱帶地區環境；
5、管道介質溫度高達480℃以上；
6、環境溫度低于-20℃以下；
7、易遭水淹或浸水中；
8、具有放射性物質（核電站及放射性物質試驗裝置）環境；
9、艦船上或船塢碼頭（有鹽霧、霉菌、潮濕）的環境；
10、具有劇烈振動的場合；
11、易于發生火災的場合；
對于上述環境中的電動閥門，其電動裝置結構、材料和防護措施皆不同。因此，應依據上述工作環境選擇相應的閥門電動裝置。
電動閥門功能要求
根據工程控制要求，對電動閥門來講，其控制功能是由電動裝置來完成的。使用電動閥門的目的，就是對閥門的開、閉以及調節聯動實現非人工的電氣控制或計算機控制。目前的電動裝置使用已不只是為了節省人力了。由于不同廠家產品的功能和質量差異較大，因此，選擇電動裝置和選擇所配閥門對工程同等重要。
閥門電動裝置是實現閥門程控、自控和遙控不可缺少的設備，其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置，因此，正確選擇閥門電動裝置，對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要。
選擇電動閥門應注意以下幾點：
1、操作力矩操作力矩是選擇閥門電動裝置的最主要參數，電動裝置輸出力矩應為閥門操作最大力矩的1.2～1.5倍。
2、操作推力閥門電動裝置的主機結構有兩種：一種是不配置推力盤，直接輸出力矩；另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。
3、輸出軸轉動圈數閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M＝H／ZS計算(M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數)。
4、閥桿直徑對多回轉類明桿閥門，如果電動裝置允許通過的最大閥桿直徑不能通過所配閥門的閥桿，便不能組裝成電動閥門。因此，電動裝置空心輸出軸的內徑必須大于明桿閥門的閥桿外徑。對部分回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
5、輸出轉速閥門的啟閉速度若過快，易產生水擊現象。因此，應根據不同使用條件，選擇恰當?shù)膯㈤]速度。
6、閥門電動裝置有其特殊要求，即必須能夠限定轉矩或軸向力。通常閥門電動裝置采用限制轉矩的連軸器。當電動裝置規格確定之后，其控制轉矩也就確定了。
本文來源網絡，版權歸原作者所有，如有侵權請通知?jiǎng)h除。
